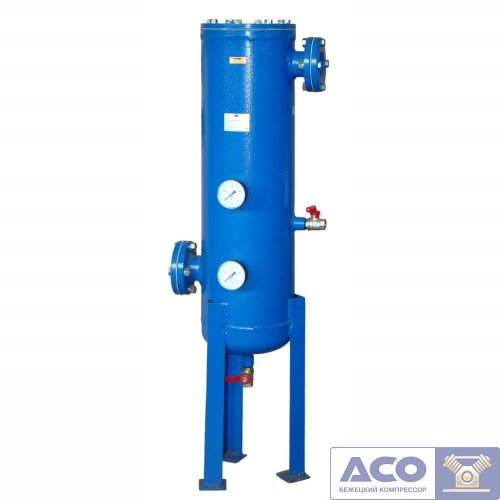

Фильтрационный модуль ФМ 600/16

Фильтрационный модуль ФМ 600/16 - элемент воздухоподготовки от Бежецкого завода "АСО", предназначенный для удаления твердых частиц, масла и конденсата из пневмосистемы.

Конструкция фильтрационного модуля ФМ

Фильтрационный модуль представляет собой сварной стальной корпус с крышкой, внутри которого установлен фильтроэлемент.  Внутренняя поверхность корпуса обработана антикоррозийным покрытием. Сатльная перегородка внутри корпуса с патрубками для воздуха разделяет его на две части. В верхней установлен фильтроэлемент.

Присоединительные патрубки корпуса с маркировкой «вход» и «выход» позволяют корректно подключить фильтр к пневмосети. Бобышки на обечайке с трубной резьбой G1/4 предназначены для установки манометров. Разница показаний манометров определяет гидравлическое сопротивление (загрязнение) фильтроэлемента.

Для слива конденсата и масла, образующихся в результате фильтрации воздуха, магистральный фильтр имеет краны, которые установлены в резьбовых бобышках.

Расходные материалы и регламент замены

Для фильтрационного модуля ФМ 600/16 предназначен фильтроэлемент 1-й ступени очистки ФЭВ 10/10-2К. Ресурс работы до замены составляет в среднем до 2000 часов при работе со сжатым воздухом, соответствующим 10…14 классу загрязнённости.
