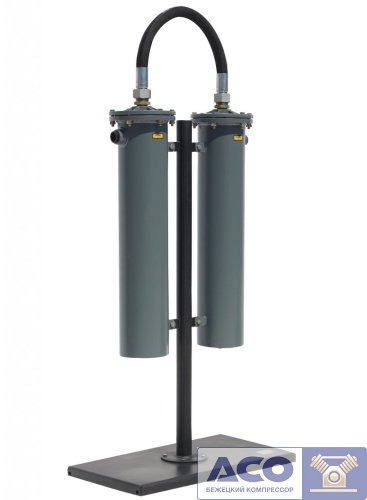

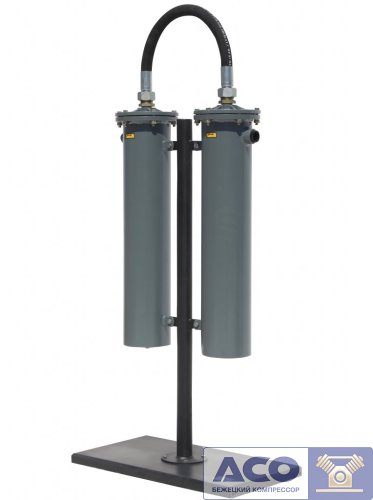

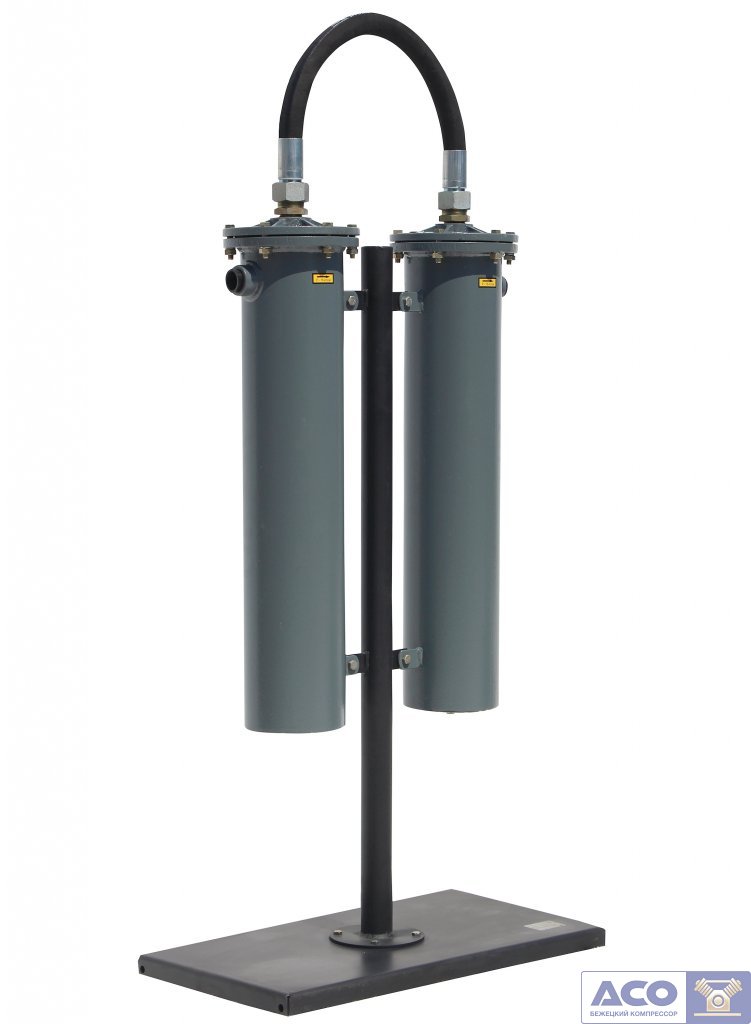

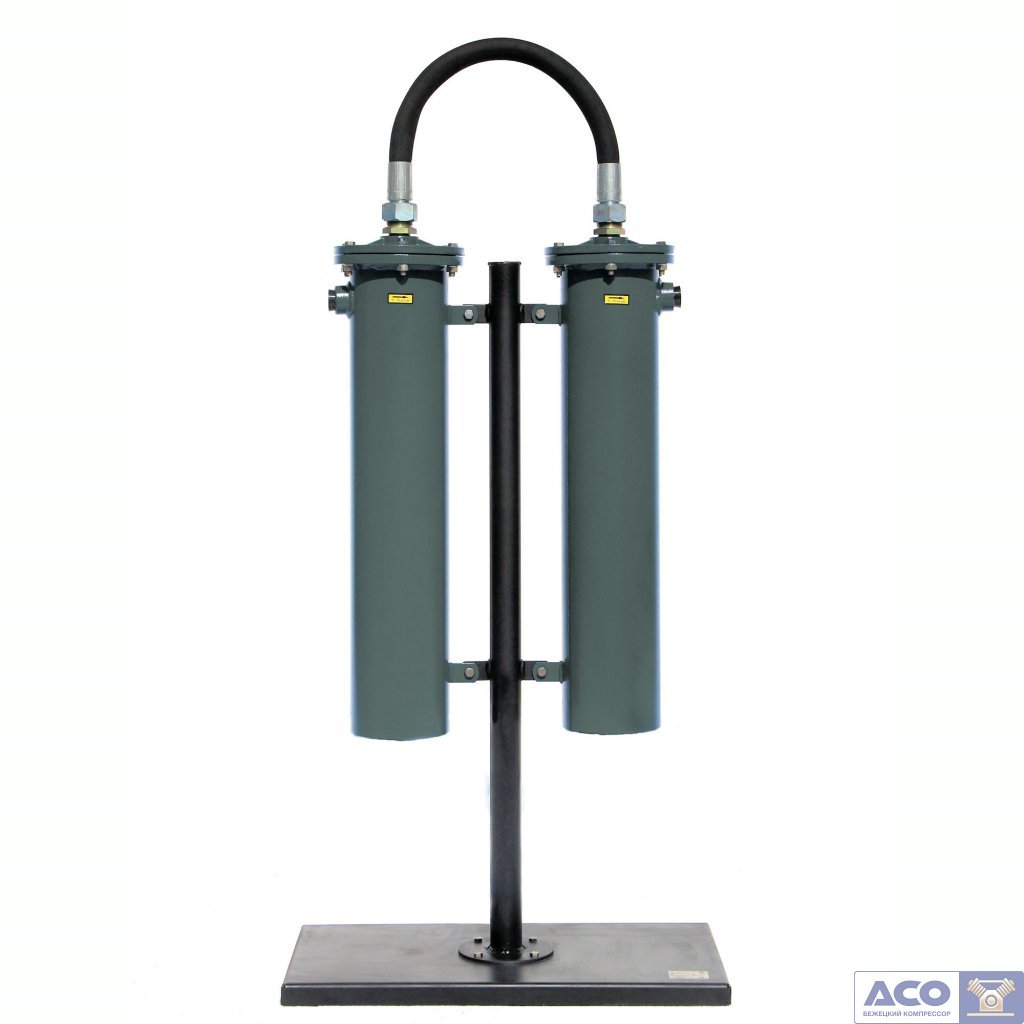

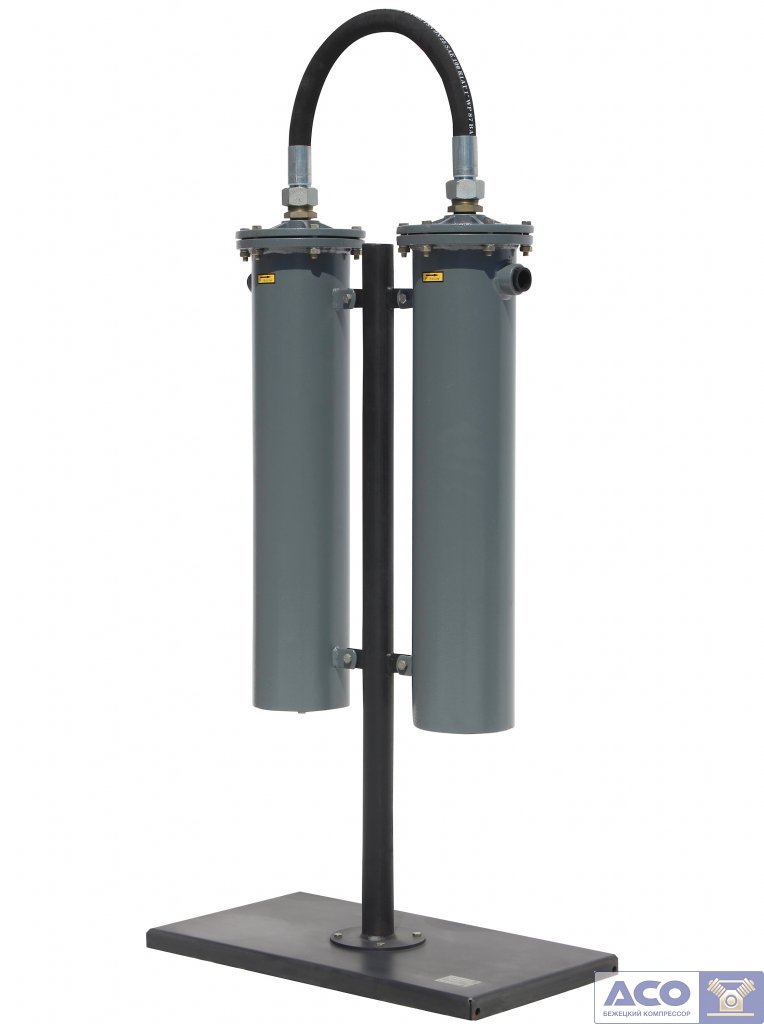

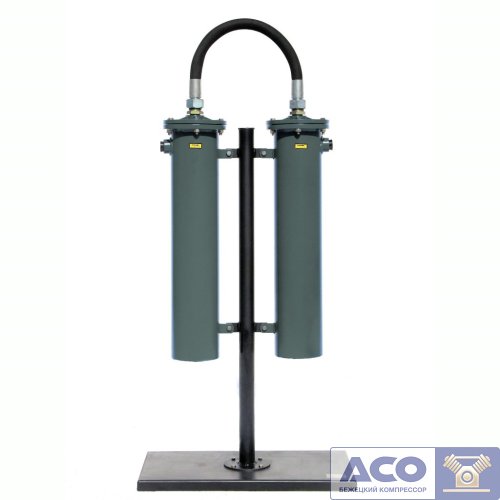

Фильтрационный модуль ФМ 180/16Ц

Фильтрационный модуль ФМ 180/16Ц - двухступенчатый магистральный фильтр от Бежецкого завода "АСО", предназначенный для удаления конденсата, твердых частиц и масла из пневмосети.

Конструкция фильтрационные модулей ФМ

Модуль состоит из двух блоков очистки (фильтров), которые последовательно объеденены. Корпус изготовлен из стальной трубы, с двух сторон закрывается крышками. Внутренняя и наружняя поверхности оцинкованы методом термодиффузионного покрытия (корпус и крышки). За счет однородного цинкового слоя обеспечивается гарантированная защита от коррозийных процессов. Дополнительно наружняя поверхность деталей окрашена порошковой краской. В нижней крышке располагается резьбовая пробка для слива конденсата

Внутри корпусов располагаются фильтроэлементы, которые состоят из внутреннего пластмассового перфорированного каркаса, на который по особой технологии нанесен слой пористого волокнистого фильтрующего материала. Снаружи фильтрующий материал фиксирует дренажная капроновая сетка, торцы герметично уплотнены пластмассовыми крышками.

Расходные материалы и период замены

Оцинкованный фильтрационный модуль ФМ 180/16Ц имеет 2 ступени очистки:

• 1-ая ступень - грубой очистки. Применяется фильтроэлемент ФЭВ 95/350-40К (красный патрубок)
• 2-ая ступень - тонкой очистки. Применяется фильтроэлемент ФЭВ 95/350-1К (синий патрубок)

Регламент замены составляет до 2000 часов при работе со сжатым воздухом, соответствующим 10…14 классу загрязнённости.
